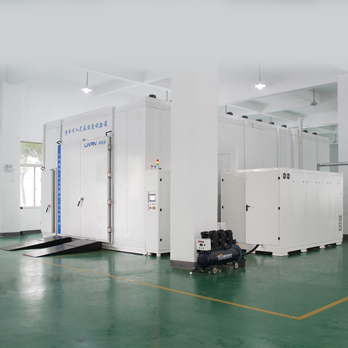

氫燃料電池試驗箱

型號：

LRHS-22.5M-QDC

氫燃料電池試驗箱,氫燃料電池環境試驗箱是針對涉氫環境模擬試驗系統而開發的專用環境模擬試驗艙，由主環境模擬試驗艙、氫氣預冷系統和空氣預冷系統組成。

在線咨詢

氫燃料電池試驗箱的詳細資料：

設備型號	LRHS-22.5M-QDC
工作室尺寸	3000mm×3000mm×2500mm(寬×深×高)
外型尺寸	3200mm×3920mm×2780mm(寬×深×高)，不含電機高度
機組尺寸	約2600mm×2500mm×2080mm×1組(寬×深×高)
動力柜尺寸	約1000mm×800mm×2080mm×2組(寬×深×高)
氫氣系統尺寸	約4320mm×2300mm×2080mm(寬×深×高)，不含電機高度
空氣系統尺寸	約5020mm×2500mm×2080mm(寬×深×高)，不含電機高度
動力柜尺寸	約800mm×600mm×2080mm×5組(寬×深×高)

性能指標	溫度范圍	-50℃～+100℃【滿足靜態儲存要求】 -40℃~85℃【滿足熱負載要求，最高 150kW 散熱量】
	濕度范圍	10%~95%RH(10℃~85℃范圍內)【靜態無熱負載】 65℃下，濕度由 10%到 95%的響應時間不超過100min【靜態無熱負載】溫濕度60℃/90%RH【熱負載 150kW】
	溫度控制精度	≤±1℃【發動機不運行時】、≤±3℃【發動機運行時，最高150kW散熱量】
	溫度波動度	≤±0.5℃【空載】、≤±3℃【帶載150KW】
	溫度均勻度	≤2.0℃【發動機在艙內無散熱時】
	濕度控制精度	±5%RH 以內【空載】
	濕度波動度	≤±5%RH【空載】
	升溫速率	-40℃～+85℃，全程平均速率1℃/min【內部放置540kg電堆，散熱150KW】
	降溫速率	+85℃～-40℃，全程平均速率1℃/min【內部放置540kg電堆，散熱150KW】
	客戶測試產品	試驗產品:金屬燃料電堆發動機+總重量:540kg+電堆功率:150kw
使用材料	外箱材質	優質冷軋鋼板（t=1.0mm），表面靜電噴塑處理
	內箱材質	不銹鋼板(SUS304-CP 2B 研磨加工)
	底板材料	防滑不銹鋼板(SUS304)t=3.0mm的焊接。底板承載要求：大于2T/mP2
	保溫材質	150mm硬質聚氨酯發泡保溫層
	照明燈	防爆LED燈，具有防濕、防爆、透明、隔熱、不易產生蒸汽結霜等
核心配置	控制器	進口“優易控”品牌溫濕度儀表
	制冷系統	德國“比澤爾”半封閉風冷/水冷式壓縮機制冷方式
	溫度傳感器	高精度Pt100 鉑金電阻溫度傳感器
	濕度傳感器	高精度芬蘭維薩拉“vaisala"電容式濕度傳感器
	卸壓孔	配備電動壓力平衡裝置，任何情況下保持環境艙內為0～50Pa范圍的微正壓
	送風 機	單吸入多葉片離心式防爆風機，變頻可調
	安全呼叫系統	箱內設有呼叫系統，突發緊急事件時方便呼叫，可確保里面工作人員在緊急情況下的安全
可選配件		泵吸式防爆型氫氣/氧濃度報警系統、煙塵濃度報警、門禁系統、防爆匯壓保護裝置、可視化監控系統等
安全保護		壓縮機低壓/過載/高壓報警，氫氣/氧氣/煙塵濃度報警、風機過載、系統異常報警、緊急停止開關、缺水、短路、缺相、超溫等保護
電源電壓		AC380V±10% 50Hz
總功率		最大負荷容量約270KW、最大電流：480A 氫氣系統功率約138KW、最大電流：240A 空氣系統功率約165KW、最大電流：290A 總空氣開關容量1500A
